Controlador de temperatura de forno industrial 110 V/220 V Fonte de alimentação

Nome do produto: Controlador de temperatura do termostato 110V/220V para forno industrial

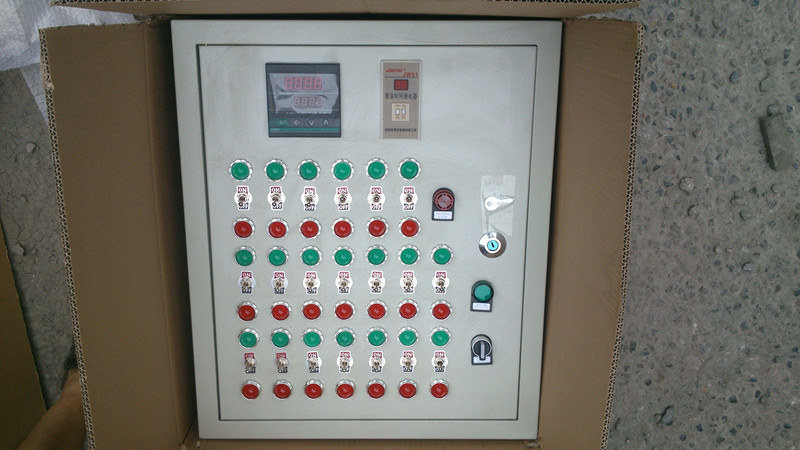

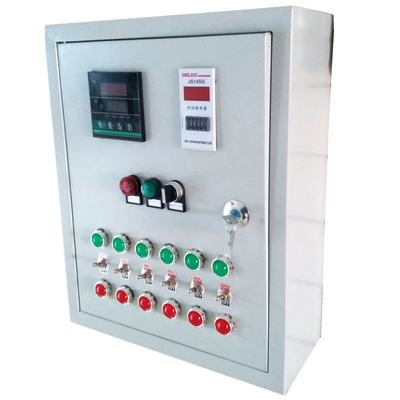

Termostato externo:

Possui controlador de temperatura, interruptor, indicador, botão liga / desliga, temporizador.

Termostato dentro:

eu objetivo de trabalho

O termostato controla o queimador de gás para manter a temperatura estável e economizar gás.

Quando a área de aquecimento atinge a temperatura definida, o termostato controla o queimador de gás parando de funcionar;

Ao aquecer a área sob a temperatura definida, o termostato controla o queimador de gás e começa a funcionar novamente.

II Composição do termostato

Inclui um termopar, um controlador de temperatura ajustável, interruptor de pó, interruptor de ignição, indicador de funcionamento e alarme.

Um termostato pode controlar 1 a 25 conjuntos de aquecedor/queimador a gás.

III Princípio de Funcionamento

Abra o cilindro de gás → ajuste a pressão do gás para 3500 ~ 5000pa → ligue a energia elétrica principal

controlador → ajuste da temperatura necessária → ligue a chave de ignição → gás de alimentação da válvula solenóide /

3 pinos acendem queimador/aquecedor a gás → queimador/aquecedor a gás funcionando normalmente.

2. O termopar detecta a temperatura da área de aquecimento → atinge a temperatura definida →

Metade ou todo o queimador de gás para de funcionar → abaixo da temperatura definida →

Acendimento automático pelo controlador → Os queimadores a gás voltam a funcionar.

IV Proteção Contra Chamas

Quando falha de 3 pinos, acenda o queimador/aquecedor infravermelho, o dispositivo de ignição de pulso controlará a válvula solenoide parando o fornecimento de gás.Assim evita vazamento de gás.

Reinicie a ignição: ligue o interruptor de ignição novamente.

Conexão V

VI Sistema de instalação
